Operations

Cette page détaille les configurations des différentes actions d'usinage mais pas leur utilisation

Import d'outils

Lors de la création de n'importe opération, il est nécéssaire de préciser l'outil utilisé.

NOTE

Cette manipulation n'est nécéssaire que la première fois.

Sélectionner l'outil directement si celui-ci est disponible suffit.

Pour cela, cliquer sur Select...

Il est ensuite recommandé de créer une Libraire locale afin de réutiliser le même outil dans plusieurs usinages.

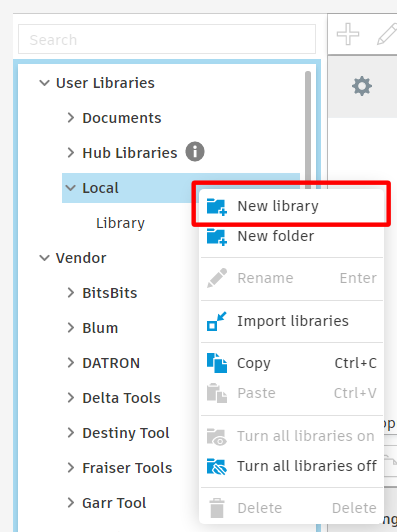

Pour cela, se rendre dans User Libraries/Local puis, avec un click droit sur la catégorie Local créer une nouvelle librairie

Copier le profil suivant et l'importer dans Fusion avec Click Droit + Paste from Spreadsheet

NOTE

Le profil contient plusieurs profils de vitesse.

Il est recommandé de commencer avec une vitesse faible pour les premiers usinages afin de se familiariser avec la machine.

Fonctionnalités avancées

Multiple depths

Quand il est nécéssaire d'usiner une pièce profondément, il est important de faire attention à la longueur de l'outils. Si celui est trop court par rapport à la profondeur de passe, il est nécéssaire d'en faire plusieurs.

Pour cela, se rendre dans l'onglet Passes

Activer l'option Multiple Depths

Heights

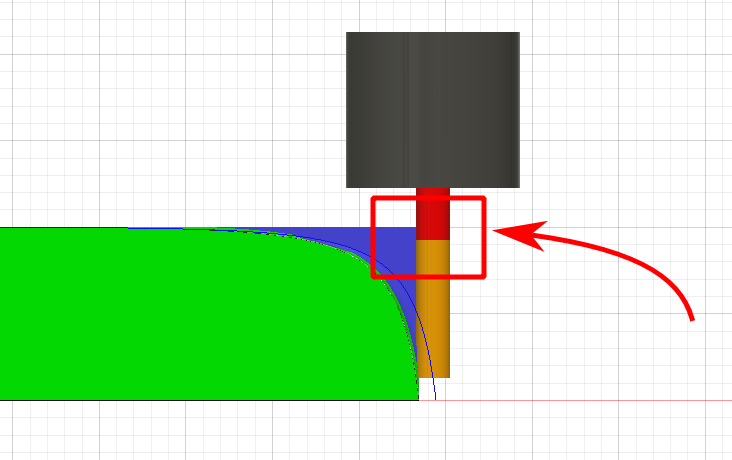

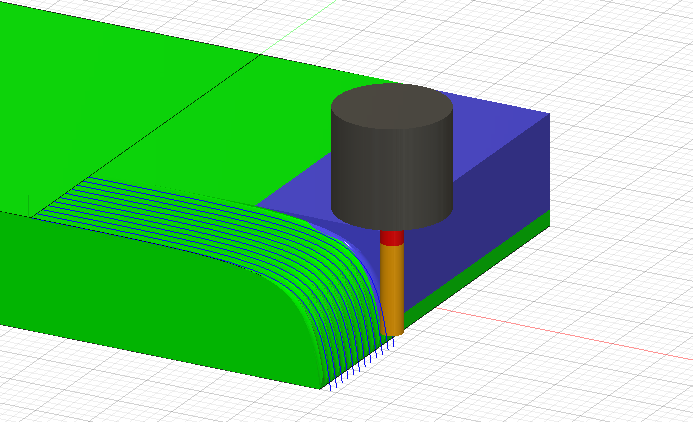

Certaines opérations ne disposent pas de la fonctionnalité Multiple Depths (l'opération Flow ou Balayage Isométrique en français). Si l'outil est trop court, il peut faire contact avec le brut et s'endommager

Vue isométrique	Vue de côté

Dans ce cas, il est recommandé d'utiliser la limite de profondeur afin de dégrossir une première fois la pièce

Se rendre dans l'onglet Heights

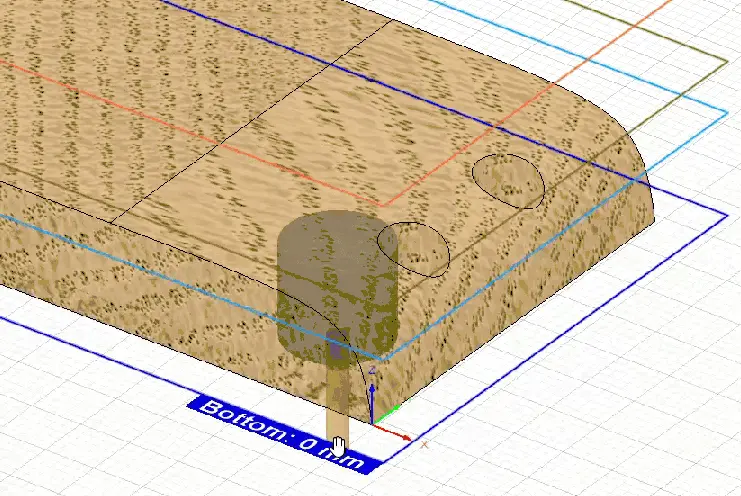

Augmenter l'offset du bas afin de limiter la descente de la fraise

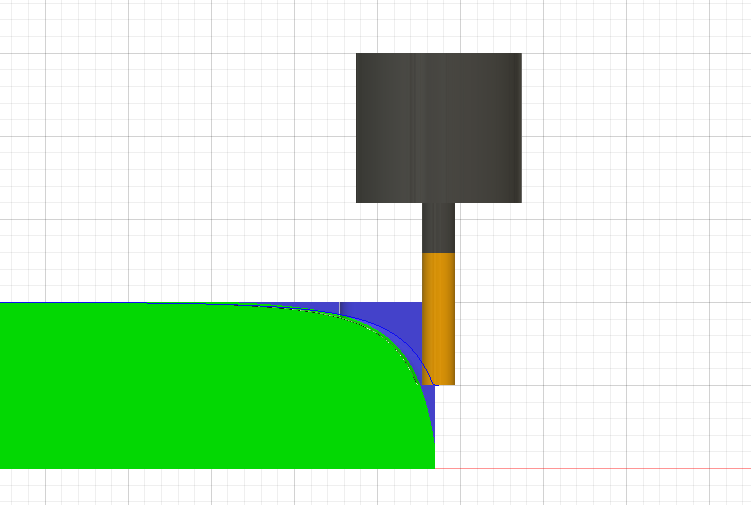

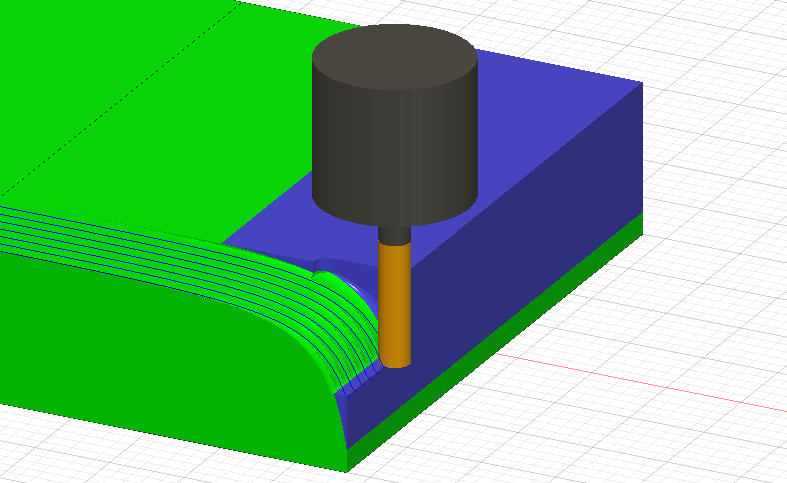

Vue isométrique	Vue de côté

On peut ensuite créer une seconde opération du même type qui terminera proprement l'usinage

Stock to leave

Certaines opérations d'usinage retirent trop de matière et il est parfois nécéssaire de conserver un peu de marge.

Pour cela, se rendre dans l'onglet Passes

En fonction des opérations, les options Radial Stock to Leave ou Axial Stock to Leave sont disponibles. Des explications sont disponible dans Fusion360 si vous gardez votre curseur sur un des champs.

Globalement, il est recommandé d'entrer la même valeur pour les deux paramètres quand ils sont disponibles.

NOTE

Cette option est facultative et n'est pas toujours nécéssaire
