Préparation

Création d'un Setup

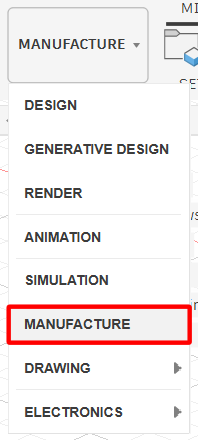

Se rendre dans l'espace de travail "Manufacture"

Espace de travail "Manufacture"

La première étape de la préparation consiste à créer un setup afin d'indiquer à Fusion360 la taille et l'emplacement du matériau brut à usiner.

Onglet "Setup"

Machine

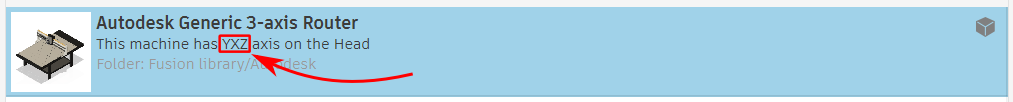

Sélectionner une machine avec un système d'axe YXZ

Si aucune machine n'est disponible, celles-ci sont disponible dans l'onglet Fusion library/Autodesk. Il faut sélectionner la machine Autodesk Generic 3-axis Router

DANGER

Le système d'axe XYZ fonctionnera et ne produira aucune erreur mais va inverser tous les usinages par rapport aux coordonées de la machine

Setup

Sélectionner Milling

Work Coordinate System (WCS)

Si votre pièce est orientée sur Fusion360 comme elle sera fixée sur la fraiseuse, sélectionnez l'orientation Model orientation

Si elle doit être positionnée autrement, sélectionnez Z axis/plane & X axis, Z axis/plane & Y axis ou X & Y axes

Dans le cas d'un positionnement manuel, sélectionnez ensuite deux arrêtes ou plan qui correspondent aux axes du système de coordonnées.

NOTE

Il n'est pas nécessaire que les axes aient une intersection

Sélectionnez ensuite l'origine du modèle. Lors de l'étalonnage de la machine, ce point correspond au zero.

Il est recommandé d'utiliser Stock box point qui correspond à un point sur le brut et non sur la pièce.

Model

Permet de sélectionner un seul modèle dans un assemblage

Onglet "Stock"

Le "Stock" ou "Brut" en français correspond au matériau original qui sera usiné. Il est important qu'il soit correctement référencé car il sert souvent de référence pour les bords de l'usinage.

Dans la majorité des cas, le brut sera rectangulaire. Il est donc recommandé d'utiliser un brut relatif.

Dans le cas d'un brut simple, utiliser Add stock to sides and top-bottom

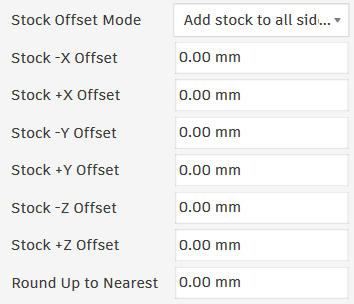

Si le brut est plus complexe ou que la pièce doit être usinée sur le bord d'un brut (pour économiser des matériaux par exemple), utiliser Add stock to all sides

Onglet "Part position"

Cet onglet permet de positionner la pièce sur la machine. En pratique, lors de l'étalonnage de la fraiseuse, le zero est définit et est pris comme référence dans Fusion360. Cet onglet n'est donc pas nécessaire.

Onglet "Post process"

Cet onglet permet de nommer le programme G-Code qui s'exportera.

NOTE

Le nom et le commentaire pourront être modifiés dans une prochaine étape

Lors de l'utilisation de Candle, il est recommandé de mettre 54 dans l'onglet Machine WCS (premier offset en G-Code)

Paramétrage du post-processeur

Il faut ensuite créer un programme qui permet de contrôler la sortie de l'usinage.

Machine and post

La première à chose à faire dans cette fenêtre est de paramétrer la Machine et le Post.

Pour cela, il faut importer le modèle de machine correspondant.

• Sélectionner My machines/Local
• Cliquer sur l'icone Import
• Sélectionner le fichier 3. Divers/CNC/Genmitsu ProverXL 4030 YXZ depuis le sélecteur de fichier

[Optionel] Charger une machine depuis un fichier

Télécharger et importer le fichier machine ci-dessous

ATTENTION

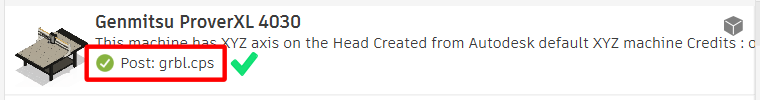

Il faut ABSOLUMENT que le Post soit Grbl / grbl

Si le post est machinesimulation.cps, éditer la machine à l'aide de l'icone correspondante

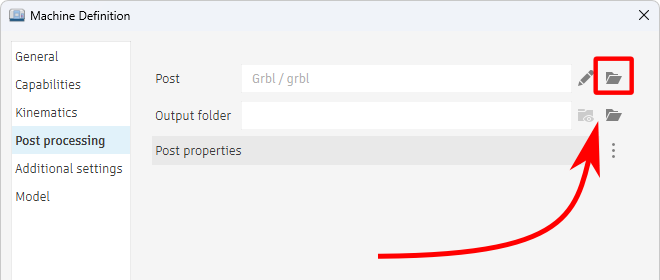

Dans Post processing, ouvrir un nouveau Post processeur

Vous pouvez ensuite importer le Post processeur avec deux méthodes :

• Utiliser la bibliothèque de Fusion en allant dans Fusion library et en important grbl / Grbl
• Importer manuellement le fichier suivant

ATTENTION

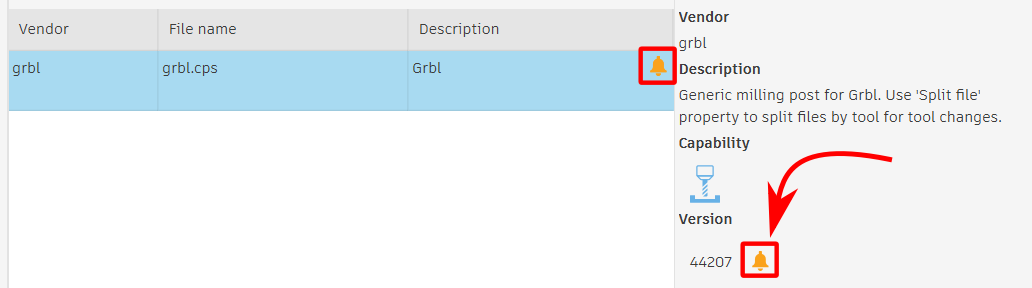

Il peut être nécéssaire de mettre à jour le processeur

Cliquez simplement sur la cloche indiquée d'une flèche dans l'image

[Optionel] Importer une machine vierge

Se rendre dans l'onglet Fusion library/Autodesk puis sélectionner Autodesk Generic 3-axis Router puis cliquer sur l'icone Copier

Retourner dans My machines/Local et cliquer sur l'icone Coller

ATTENTION

La machine Genmitsu ProverXL 4030 est de type YXZ lors de la sélection de la machine

Program

• Name/number : Permet de nommer le programme dans le fichier G-Code
• File name : Permet de nommer le fichier qui s'exportera
• Comment : Un commentaire pour les prochaines personnes qui utiliseront ce programme
• Output folder : Dossier dans lequel sera créé le programme avec le nom choisi précédemment

  NOTE

  Il est recommandé de mettre C:/Fusion360_output/[Nom_du_programme] afin de garder le même dossier dans toutes les manufactures

  Format utilisé depuis 2026

• Post to Fusion Hub : Pas besoin ni possibilité de cocher
• NC extension : Décidé par le post-processeur (sera toujours .nc pour le GRBL)
• Unit : Choisir Millimeters ou Document units si le document est en millimètres
• Open NC file in editor : Permet d'éditer manuellement le fichier G-Code après génération

Save in the document

• Create NC program : Crée ou non un programme dans le fichier Fusion360
• Name : Le nom du programme dans Fusion360

Post properties

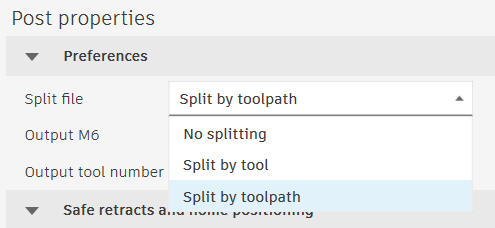

Lors de l'utilisation de la CNC, il est recommandé de sélectionner l'option Split by toolpath afin de pouvoir lancer chacune des actions individuellement en cas de problème

Opérations

DANGER

Lors de la validation du programme, celui ne comportera aucune action (celles-ci sont ajoutées dans la prochaine étape)

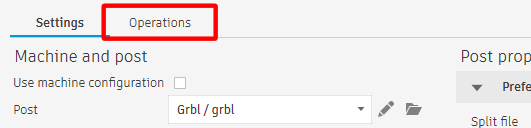

Il sera nécéssaire de se rendre dans l'onglet Operations pour sélectionner celles qui seront exportées dans le dossier
