Calibrage

Connection

Brancher le contrôleur au secteur ET à l'ordinateur
Ouvrir Service/Settings, dans le menu Connection, sélectionner Serial et appuyer sur le bouton de rafraichissement
Il peut être nécéssaire de changer de Port de connection
Vérifier que tous les capteurs de butée sont branchés au boitier de la machine
Cliquer sur le bouton "Home" (le premier) dans le panneau Control
Cela permet de calibrer l'origine de la machine
⚠️ ATTENTION ⚠️
La machine va se déplacer à l'origine, en haut, au fond, à droite
Réinitialiser l'état de la machine à l'aide du bouton "Reset" et du bouton "Unlock"
Le bouton "Unlock" permet d'autoriser le déplacement manuel la tête

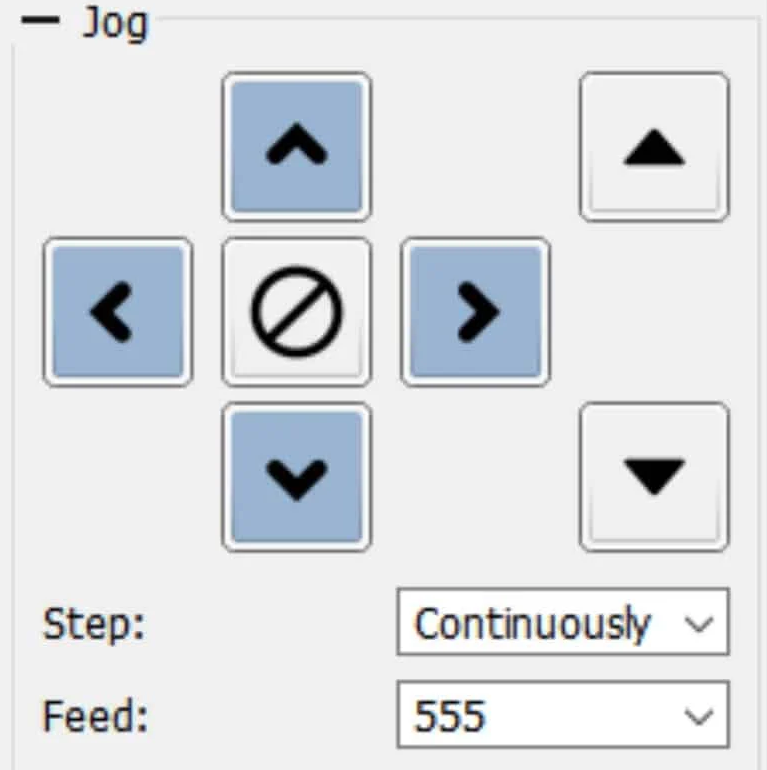

Déplacer la tête manuellement vers le coin de la pièce à usiner à l'aide des touches de déplacement
Il peut être intéressant de configurer le Step (pas) et le feed (vitesse de déplacement)
Le pas "Continuously" permet de déplacer la machine tant qu'une touche est pressée

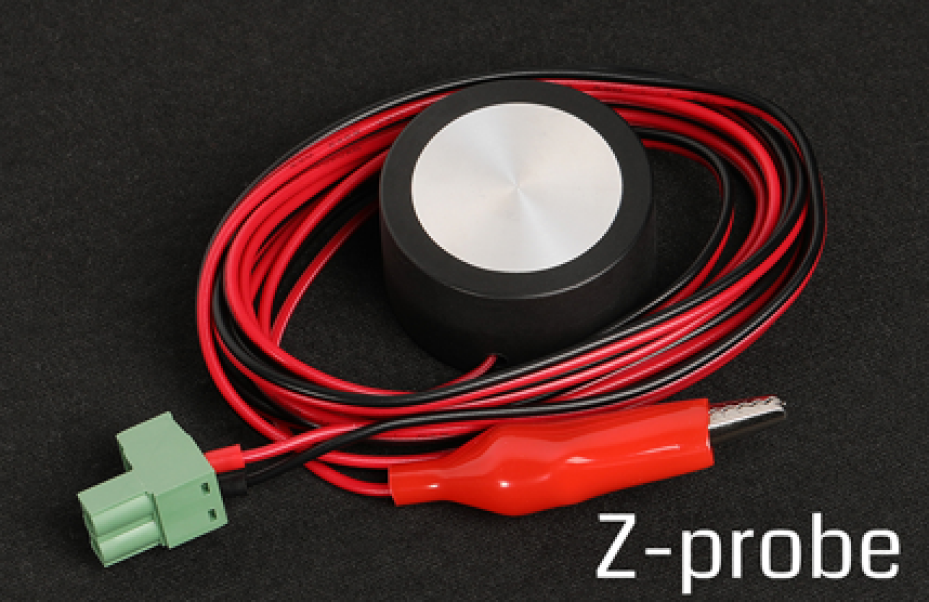

Attacher la sonde à la fraise à l'aide de la pince croco
La sonde en métal fait contact avec la fraise, qui fait contact avec la pince
Utiliser les boutons de sonde pour étalonner chacun des axes
Penser à utiliser une pièce de métal coudée pour les axes X et Y

⚠️ ATTENTION ⚠️

La machine va avancer lentement dans la direction sélectionnée (X, Y ou Z) jusqu'à ce que la fraise touche la sonde
